温度无纸记录仪

温度无纸记录仪

产品型号:

所属分类:无纸记录仪

产品时间:2017-06-03

简要描述:SF-R600温度无纸记录仪是一种采用高速、高性能32位ARM微处理器和3英寸LED背光的128×64点阵式液晶显示屏,适用于现场各种压力、温度、流量等信号的监测、控制和记录仪。

详细说明:

 SF-R600温度无纸记录仪内部采用高速、高性能32位cortex-M4微处理器。电路板经过“防腐、防潮、防尘”三防涂覆处理。高性能仪表电源有强大的抗干扰能力,能有效抑制外部谐波干扰,大大提高了整机的稳定性。目前该无纸记录仪可应用在冶金、石油、化工、建材、造纸、电力、食品、制药、工业水处理等各个行业。


    1、1-18通道可选多功能信号输入

    2、可记录温度、温湿度、压力、电量、频率等信号

    3、支持上限、上上限、下限、下下限4类报警设置

    4、4路报警输出、1路模拟量输出、1路配电输出可选

    5、1秒-60分钟记录间隔设置,数据*丢失

    6、多种数据表现形式,数显、棒图、曲线

    7、可U盘存储、支持电脑读取、统计数据

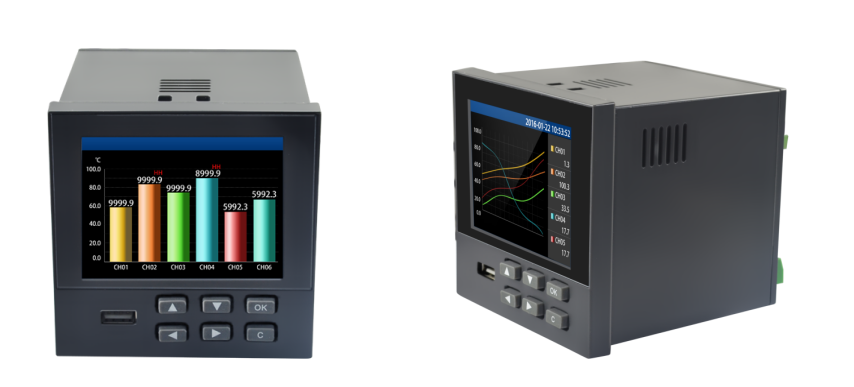

产品细节2.jpg     产品实拍

产品类目



    显示画面

显示画面

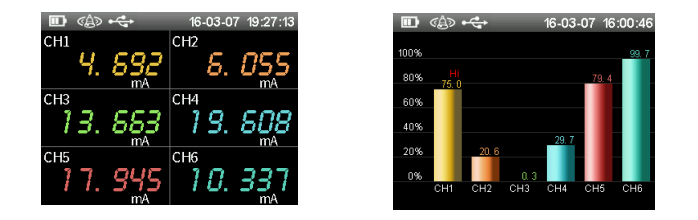

                  数显画面                      棒图画面



                  曲线画面                      报警信息






温度无纸记录仪

   产品型号:SF-R600

   显示屏幕:3.5英寸320*240高分辨率OLED液晶显示屏

   通道数目:1-18路可选

   输入信号:标准信号:0-20mV、-20-20mA、0-100mV、4-20mA、1-5V

          热电偶:B、S、K、E、T、J、R、N、F1、F2、Wre3-25、Wre5-26

          热电阻:PT100、Cu50、Cu53、Cu100、BA1、BA2

          模拟信号:sin、cos、square、triangle

          特殊定制:真空度、PT1000、频率

   输出功能:配电输出:24V

          模拟量输出:4-20mA(选配)

          报警输出:zui多4路继电器报警输出,250VAC,3A继电器常开触点(选配)



   精   度:±0.2%FS±1d

   输入阻抗:标准电流信号输入为250Ω,其他信号输入为大于20MΩ

   隔   离:通道和地之间隔离电压大于500VAC,全隔离型,通道和通道之间隔离电压大于250VAC

   绝缘强度:电源对地/外壳绝缘强度大于1500VAC,漏电流10mA,1分钟

   看 门 狗:集成WATCHDOG芯片,保证主机长期安全可靠运行

   实时时钟:采用硬件实时时钟,掉电后由锂电池供电,zui大时钟误差±1分/月

   掉电保护:所有数据保存在FLASH存储器中,无需后备电池,确保所有历史数据及组态参数不会因掉电而丢失

   通讯方式:RS485通讯接口

   波 特 率:1200bps、2400bps、4800bps、9600bps、12000bps、19200bps、38400bps、57600bps可选

   采样周期:1秒,即1秒对各通道采样1次

   记录间隔:1秒、2秒、5秒、10秒、15秒、30秒、1分、2分、5分、10分、30分、60分可设置



   内部存储:48M bytes Flash(可以扩容)

   zui短记录时间:8.9天



   供   电:100-240V;24VDC±10%

   尺   寸:外形尺寸96mm*96mm*100mm;开孔尺寸:92mm*92mm


选型表



型  谱

说  明

SF-600R

蓝屏单色无纸记录仪

模拟输入通道数量

01

1通道模拟量输入,信号类型可自由设定

02

2通道模拟量输入,信号类型可自由设定

… …

… …

16

16通道模拟量输入,信号类型可自由设定

模拟输出通道数量

0

无模拟量输出通道数

1

1路模拟量输出,4~20mA

… …

… …

8

8路模拟量输出,4~20mA

报警输出数量

00

无继电器输出

01

1个继电器输出

… …

… …

12

12个继电器输出

存储容量

064

64M存储容量

128

128M存储容量

248

248M存储容量

调节功能

0

无PID调节功能

1

含PID调节功能(不含通道)

流量补偿、累积功能

0

无流量补偿、累积功能

1

含多种流量补偿、累积功能

通讯功能

0

无通讯接口

1

RS-232C通讯接口

2

RS-485通讯接口

USB转存功能

0

无USB接口

1

USB接口+U盘

电源

A

220VAC供电

D

24VDC供电

附件

记录仪上位管理软件

RS485/RS232转换模块

注:输入输出通道数之和zui多为16,当输入有脉冲量时需注明。
