涡轮流量计流量测量范围

涡轮流量计流量测量范围

产品型号:

所属分类:涡轮流量计

产品时间:2017-07-15

简要描述:涡轮流量计测量范围是一种精密流量测量仪表,与相应的流量积算仪表配套可用于测量液体的流量和总量。液体涡轮流量计广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的液体涡轮流量计可以应用于制药行业。

详细说明:

涡轮流量计测量范围

卡箍卫生型一体化

涡轮流

1.基本参数与性能

表1

仪表口径及连接方式

4、6、10、15、20、25、32、40采用螺纹连接

(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接

精度等级

±1%R、±0.5%R

量程比

1:10;1:15;1:20

仪表材质

304不锈钢、316(L)不锈钢等

被测介质温度(℃)

-20~+120℃

环境条件

温度-10~+55,相对湿度5%~90%,大气压力86~106Kpa

输出信号

脉冲频率信号,低电平≤0.8V 高电平≥8V

供电电源

+12VDC 、+24VDC(可选)

信号传输线

STVPV3×0.3(三线制)

传输距离

≤1000m

信号线接口

豪斯曼接头

防爆等级

非防爆产品

防护等级

IP65



2.测量范围及工作压力

表2

仪表口径(mm)

正常流量范围(m3/h)

扩展流量范围(m3/h)

常规耐受压力(MPa)

特制耐压等级(MPa)(法兰连接方式)

DN 4

0.04~0.25

0.04~0.4

6.3

12、16、25

DN 6

0.1~0.6

0.06~0.6

6.3

12、16、25

DN 10

0.2~1.2

0.15~1.5

6.3

12、16、25

DN 15

0.6~6

0.4~8

6.3、2.5(法兰)

4.0、6.3、12、16、25

DN 20

0.8~8

0.45~9

6.3、2.5(法兰)

4.0、6.3、12、16、25

DN 25

1~10

0.5~10

6.3、2.5(法兰)

4.0、6.3、12、16、25

DN 32

1.5~15

0.8~15

6.3、2.5(法兰)

4.0、6.3、12、16、25

DN 40

2~20

1~20

6.3、2.5(法兰)

4.0、6.3、12、16、25

DN 50

4~40

2~40

2.5

4.0、6.3、12、16、25

DN 65

7~70

4~70

2.5

4.0、6.3、12、16、25

DN 80

10~100

5~100

2.5

4.0、6.3、12、16、25

DN 100

20~200

10~200

2.5

4.0、6.3、12、16、25

DN 125

25~250

13~250

1.6

2.5、4.0





涡轮流量计测量范围产品特点

1.输出脉冲频率信号,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强;
2.可获得很高的频率信号(3-4kHz),信号分辨力强;
3.范围度宽,中大口径可达1:20,小口径为1:10;
4.结构紧凑轻巧,安装维护方便,流通能力大;
5.适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
6.专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等;
7.可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。



涡轮流量计测量范围分类

A、现场显示型
  本智能流量计是采用先进单片微机技术设计的新型流量计显示仪表,与脉冲信号输出的流量传感器(如涡轮、旋涡)配套。可显示瞬时流量和累计总量。累计流量:八位数字,小数点后面3位有效数字。瞬时流量:六位数字,可显示出每升的变化。显示精度:±1个显示单位。信号输出:脉冲输出:1~3000Hz外供+12~+24VDC电源 电流输出:4~20mA外供+24VDC电源(两线制)内置2节3V锂电池并联供电。当电压低于2.7V时出现欠压指示,隔爆型。小信号切除功能。






B、脉冲输出型
  工作电压:+12VDC或+24VDC两种(客户定货前必须选定一种供电电源)。信号传输距离:小于250米。输出信号:方波信号幅值:+12VDC供电幅值大约为10V+24VDC供电幅值大约为20V安装:放大器和涡轮流量传感器连接为M16×1.5螺纹,涡轮流量传感器安装完后,把放大器拧到涡轮流量传感器上,用手拧到感觉放大器到底后再把锁紧螺母带紧。接线:脉冲输出型放大器对外引线为三根,红线、白线和屏蔽。红线接正电源,白线为脉冲输出和其它显示仪或设备连接,屏蔽接地。

C、4~20mA输出型
  工作电压:外供电+24VDC(两线制)输出信号:4~20mA或1-5V、4mA对应涡轮流量传感器零流量,20mA对用涡轮流量传感器zui大流量,流量范围见涡轮流量传感器铭牌。信号传输距离:小于250米。安装:涡轮流量传感器安装完后,把放大器拧到涡轮流量传感器接头处(m16×1.5螺纹),用手拧到感觉放大器已经到底后把锁紧螺母带紧。接线:4~20mA输出型放大器对外引线为红线和白线。红线为电源线,白线为信号线。





D、分体远传显示型
  工作电压:外电源供电220VAC信号传输距离:小于250米显示仪瞬时四位:累计总量九位显示显示仪尺寸:横式:160mm×80mm竖式:80mm×160mm显示仪带4~20mA输出并能与计算机连接。

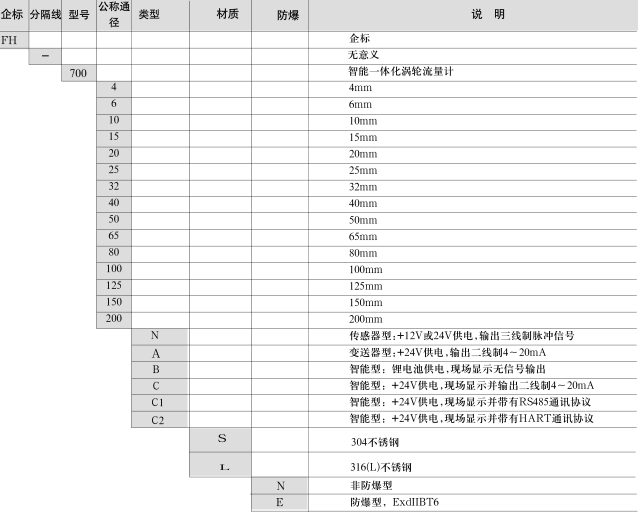

涡轮流量计测量范围选型
