管道电磁热计量表

管道电磁热计量表

产品型号:

所属分类:电磁流量计

产品时间:2017-06-09

简要描述:管道电磁热计量表流量测量单元、热量计算单元和精确配对的温度传感器(PT1000)组成。电磁热量表利用法拉第电磁感应原理测量流量,结合配对温度传感器的供回水温度信号,就能计算、累积、存储和显示热交换回路中吸收或释放的热量。

详细说明:

江苏三丰仪表科技有限公司致力于为客户提供满意的流量计过程解决方案,选型,报价,订购,安装调试等服务。

用户在产品订购需提供必需要参数:,一体式或分体式,口径 ,供电方式,介质,压力等级,温度,流量范围,信号输出类型,防护等级

质量至上, 诚信为本,服务上乘。欢迎广大客户订购!:0517-869900030517-86992223手机/:18915199993



                   管道电磁热计量表

 管道电磁热计量表流量测量单元、热量计算单元和精确配对的温度传感器(PT1000)组成。电磁远传冷热量表利用法拉第电磁感应原理测量流量,结合配对温度传感器的供回水温度信号,就能计算、累积、存储和显示热交换回路中吸收或释放的热量。电磁远传冷热量表的流量、能量计算单元CPU及采样模块均采用国际成熟的单片机,其内存容量大,设备可靠性高,热量计算能真正实现焓值计算,达到高准确度。成套配对温度传感器采用铂电阻Pt1000,其配对误差≤0.1℃。电磁式远传冷热量表的准确度等级达到2级。

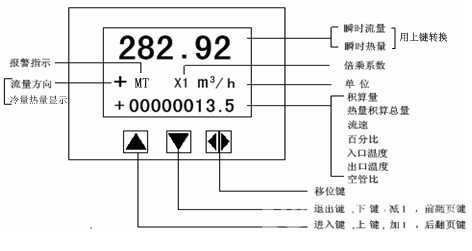

  •  仪表工作模式
  • 电磁式、冷表热表模式。(出厂默认为冷热表模式)
  • 热表模式:只对热量进行计算,是仪表的默认方式。“H”表示热量
  • 冷表模式:只对冷量进行计算。“R”表示冷量
  • 冷表热表模式:冷表热表都进行计算,分别显示。
  • 测量管道口径
  • 电磁式冷远传冷热量表配套传感器通径范围:15~1000毫米。
  • 15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000
  • 热量流量、冷量流量单位
  •  仪表热量显示单位有:MJ/h、GJ/h、KW/h、MW/h四种可供选择
  • 热表、冷表起测水温
  • 用于仪表计量热量、冷量的温度限制,当温度小于所设温度时,仪表不对热量、冷量进行计算。
  • 工作压力选择
  • 远传冷热量表遵循中华人民共和国城镇建设行业标准CJ128—2007设定为1.6MPa
  • 入口、出口温度零点、温度校准
  • 远传冷热量表用Pt1000热电阻三线制桥连接方式,



  • 1、基本功能
  • 低频方波励磁,励磁频率: 1/10工频、1/12工频;
  • 励磁电流为125mA,250 mA
  • 无需附加电极的空管测量功能,连续测量,定值报警;
  • 流速测量范围:0.5 --- 10米/秒;
  • 交流高频开关电源,电压适用范围:110VAC --- 240VAC
  • 直流24V开关电源,电压适用范围:20VDC --- 36VDC;
  • 网络功能:MODBUS(标配)、RS485通讯
  • 中文、英文显示方式,(可定制其它语言);
  • 内部有两个积算器总量,可分别记录:流量总量、热量总量。
  • 2、正常工作条件
  • 环境温度:–10~+60℃;
  • 相对湿度:5%~90%;
  • 供电电源:单相交流电 85~250V,45~63Hz;
  •     额定工作压力:DN 15- DN1000 :≤ 1.6Mpa
  • 耗散功率:小于20W(连接传感器配后)。
  • 橡胶衬里:- 20~+80 ℃ / 聚四氟乙烯衬里:- 30~+150 ℃
  • 内衬 材料
  • 名称
  • 符号
  • 性能
  • zui高工作温度
  • 适用 液体
  • 适用口径
  • 橡胶
  • 氯丁橡胶
  • CR
  • 耐磨性中等,耐一般低浓度的酸碱盐的腐蚀
  • <80 ℃
  • 自来水、工业用水、海水
  • DN40~1000
  • 氟塑料
  • 聚四氟乙烯
  • F4 或
  • PTFE
  • 化学性能很稳定,耐沸的盐酸、硫酸、王水、浓碱的腐蚀
  • <150 ℃
  • 腐蚀性强的酸碱盐液体
  • DN15~1500
  • 3、与传感器连接型式
  • 方型壳体分体式:墙挂式方形壳体,转换器同传感器电缆连接。
  • 方型壳体一体式:方形壳体与管段安装在管道上,转换器同传感器电缆连接。
  • 10)适用管径范围DN15~DN2000
